دیاگ خودرو چیست و چه عملکردی دارد؟
شرکت های خودروسازی در دهه ۸۰ میلادی به این فکر کردند تا عیب خودرو را بدون باز کردن کل سیستم آن انجام دهند
و به همین علت کامپیوتر خودرو را به وجود آوردند. این دستگاه به سیستم های مختلف متصل میشد و هر نوع مشکل
در قطعات موتور، سنسورهای خودرو و… را شناسایی میکرد و به حافظه خود می سپرد.
دیاگ چیست؟
دیاگ خودرو چیست و چه عملکردی دارد؟
کلمه کوتاه شده دیاگتور، دستگاه دیاگ است و ریشه این کلمه معنی تشخیص می دهد.
باید بدانید که در خودرو قطعه ای به نام ECU یا کامپیوتر وجود دارد که عملکرد قسمت های مختلف ماشین مانند ترمز ماشین، فن،
انژکتور ها، باتری، سنسور ها، ایربگ و … را کنترل می کند.
هر یک از این قسمت ها دچار خرابی شود، کامپیوتر مشکلش را متوجه می شود و دیاگ با نشان دادن کد خطا، مشکل را به مکانیک انتقال می دهد.
با هوشمند شدن خودرو ها و پیشرفت تکنولوژی و جایگزین شدن سیستم انژکتوری با سیستم کاربراتوری، خودرو ها بیشتر از قبل پیچیده شدند.
این پیچدگی به علت اضافه شدن سنسور های زیاد در قسمت های مختلف خودرو و مخصوصا در موتور ایجاد شد.
به همین علت، مهندسان الکترونیک بخشی به ECU های ماشین اضافه کردند که با استفاده از آن، قادر به خواندن پارامتر سنسور های مختلف هستیم.
دیاگ خودرو چیست و چه عملکردی دارد؟
نحوه عملکرد دستگاه دیاگ؟

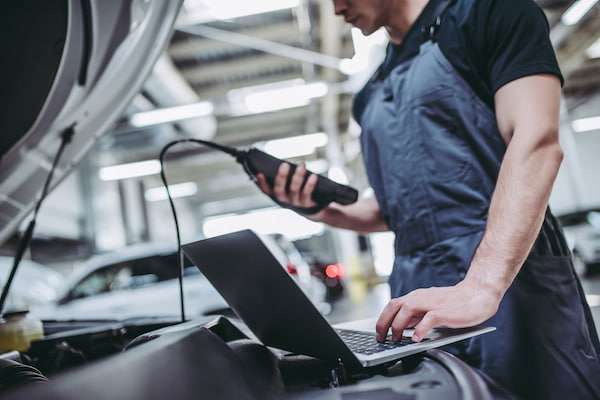

دستگاه های دیاگ برای پیدا کردن مشکلات خودرو، باید به وسیله ای به نام او بی دی وصل شوند که این درگاهها در جاهای مختلفی مانند
زیر داشبورد و کاپوت قرار دارند. او بی دی ها قبل از سال های ۱۹۹۶، پورت اختصاصی داشتند و فقط با استفاده از پورت مخصوص قابل متصل شدند بودند
اما با گذشتن زمان بیشتر خودرو ها به نسخه ۲ او بی دی ها تجهیز شدند که به هر دستگاهی متصل میشد.
دستگاه های دیاگ بعد از متصل شدن به پورت او بی دی، می توانند کد های کامپیوتر خودرو را بخوانند
و اطلاعات را با استفاده از بلوتوث یا وای فای به موبایل یا کامپیوتر بفرستند. برای اینکه بتوانیم کدها را بخوانیم،
باید نرم افزارهای مخصوص به آن را روی کامپیوتر یا موبایل نصب کنیم و با استفاده کردن از این نرم افزارها، کدهای دریافتی از خودرو قابل خواندن خواهند بود.
مزایای استفاده کردن دیاگ خودرو چیست؟
دیاگ خودرو چیست و چه عملکردی دارد؟
در گذشته کارشناسان برای تعمیر و عیب یابی خودرو مجبور بودند قسمت زیادی از قطعات و سیستم های آن را بیرون بیاورند
تا به قطعات مورد نظر دسترسی داشته باشند.
با گذشت زمان و به واسطهی کامپیوتری که در خودروها قرار داده شد و دستگاه دیاگ، دیگر برای عیب یابی خودرو احتیاجی به بالا و پایین کردن
قسمت فنی خودرو نیست، چون که عمکرد خودرو و ایراد های به وجود آمده در هر قسمت، در کامپیوتر ثبت میشود و با استفاده دستگاه دیاگ،
میتوانیم ایراد را پیدا کنیم و با یافتن آن، نسبت به رفع ایراد اقدام کنیم.
خواندن مقاله اسب بخار چیست و چه کاربردی دارد؟
دیاگ خودرو چیست و چه عملکردی دارد؟
خطا های قابل تشخیص توسط دیاگ؟
خطا های قابل تشخیص خودرو، به سیستم برقی و خود خودرو شما بستگی دارد و هر چقدر سنسور های خودرو شما بیشتر باشد
و ECU ان هوشمند تر، پیشرفته تر و به روز تر باشد، دستگاه دیاگ توانایی تشخیص خطا های بیشتری را دارد.
برخی از این مشکلات و خطا ها که توسط این دستگاه قابل شناسایی است عبارت اند از:
ولتاژ دریچه کولر، مشکلات انژکتور، دمای آب موتور، وضعیت جعبه دنده، میزان هوای ورودی به منیفولد، سرعت چرخش فن موتور،
وضعیت کولر خودرو، وضعیت سیستم تهویه، مشکلات استپر موتور، زمان شارژ کویل ها، خرابی سنسور اکسیژن، مشکلات موتور،
دور موتور، مشکلات گیربکس، ولتاژ سنسور اکسیژن، وضعیت ایربگ های خودرو، پاشش سوخت انژکتور ها، آلایندگی های خودرو،
مشکلات روغن گیربکس، خرابی واتر پمپ، خالی شدن باتری ماشین، دست کاری شدن کیلومتر
اجزا تشکیل دهنده دیاگ:
دیاگ خودرو چیست و چه عملکردی دارد؟
1-کامپیوتر
کامپیوتر وظیفه پردازش اطلاعات دریافت شده از ECU خودرو را دارد و با استفاده از این اطلاعات و بهینه سازی آن ها، دانشی را در رابطه با
نحوه عملکرد خودرو و وضعیت کارکرد قطعات نشان می دهد. کامپیوتر اصلی ترین بخش یک دستگاه دیاگ می باشد که وظیفه آن پردازش اطلاعات است.
2- اینترفیس یا سخت افزار
دیاگ خودرو چیست و چه عملکردی دارد؟
منظور از اینترفیس یا سخت افزار، همان مترجم بین ECU و کامپیوتر معمولی دستگاه دیاگ است.
با استفاده از کابل های رابط و اینترفیس ما قادر هستیم خودرو را عیب یابی کنیم و مشکلات احتمالی آن را شناسایی کنیم.
دیدن ویدیو های آموزشی در آپارات آستکو
دیاگ خودرو چیست و چه عملکردی دارد؟
3- کابل های رابط و کانکتورها
این وسیله ها وظیفه اتصال دستگاه دیاگ به کامپیوتر خودرو را بر عهده دارند و قادر هستند اطلاعات را بین ECU و دستگاه دیاگ منتقل کنند.
این کانکتورها و کابل ها از یک طرف به کامپیوتر خودرو و از طرف دیگر به دستگاه دیاگ متصل می شوند.
4- نرم افزار دیاگ خودرو
دیاگ خودرو چیست و چه عملکردی دارد؟
این نرم افزار، یکی دیگر از مهمترین قسمت های دستگاه دیاگ می باشد که برای مدل های مختلف خودرو متفاوت می باشد.
هر خودرویی از یک دستورالعمل های متفاوت استفاده می کند. به همین دلیل، نمی توان هر ماشینی را با هر نرم افزاری دیاگ زد.
برای هر خودرو، باید از نرم افزار خود آن خودرو استفاده کنیم تا این دستگاه بتواند نحوه کارکرد خودرو را با استاندارهای خودرویی که انتخاب شده است
مورد تطبیق قرار دهد و بعد اقدام به عیب یابی کند.
دیاگ خودرو چیست و چه عملکردی دارد؟
جمع بندی:
در آخر این مقاله باید بگوییم که دیاگ زدن خودرو را جدی بگیرید. این کار را بعد از روشن شدن چراغ چک یا به وجود آمدن مشکل انجام ندهید.
سعی کنید دیاگ زدن خودرو را مثل سرویس های دورهای انجام دهید.
چون ایجاد اختلال در یکی از اجزای خودرو، فقط با خواندن کدهای خطا توسط دیاگ قابل حل خواهد بود.
ممنون از اینکه تا پایان این مقاله همراه ما بودید. برای خواندن مقاله های بیشتر روی کلمه وبلاگ کلیک کنید.
